Модернизация электростанций может проводится, как комплексно, так и в несколько этапов и включать в себя следующие работы:

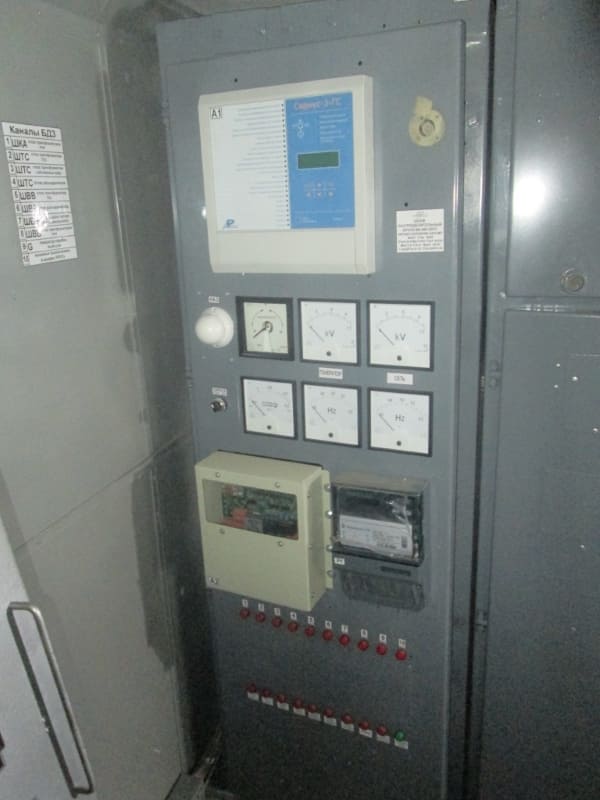

1. Модернизация систем защит генератора с установкой микропроцессорной РЗА.

Автоматизация Автоматизация

Данное устройство обеспечивает следующие эксплуатационные возможности:

  • выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
  • задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);
  • ввод и хранение уставок защит и автоматики;
  • контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
  • контроль и индикацию неисправностей во вторичных цепях ТН;
  • определение вида повреждения;
  • передачу параметров аварии, ввод и изменение уставок по линии связи;
  • непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
  • блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
  • получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
  • гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
  • высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях присоединения.

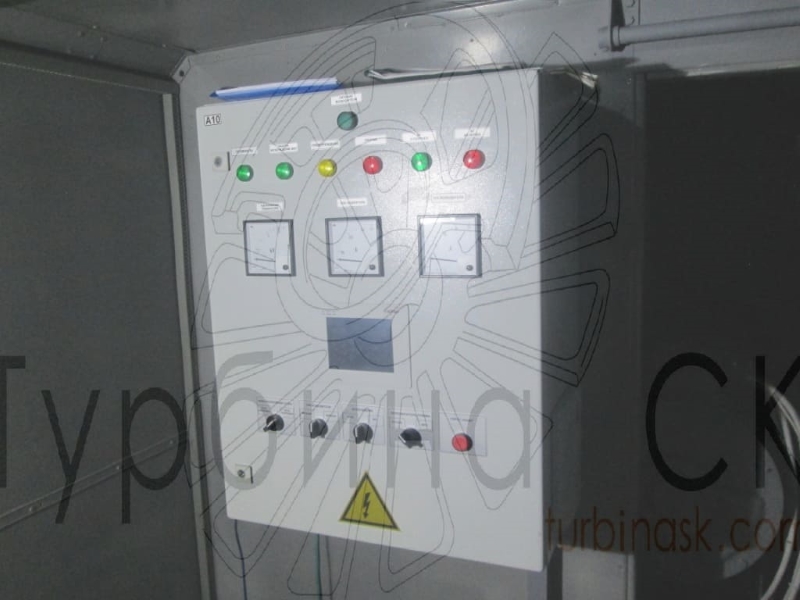

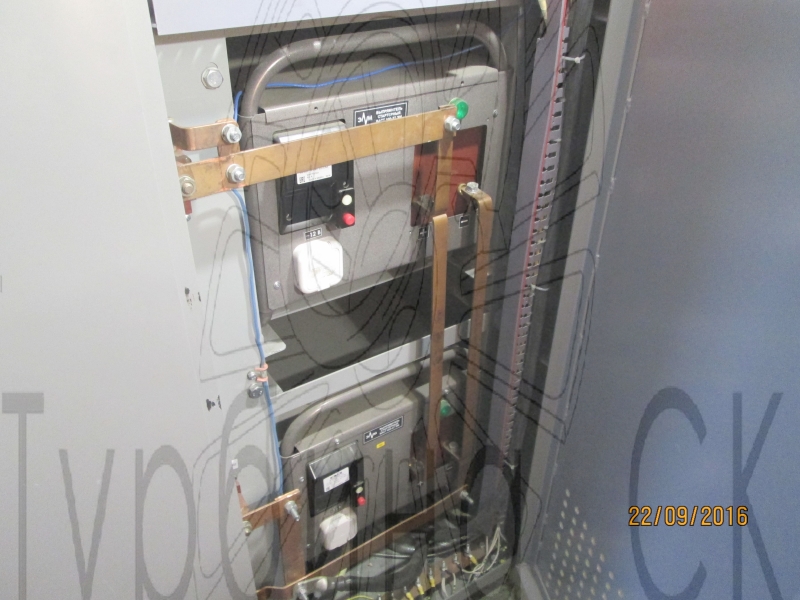

2. Модернизация систем возбуждения генератора с установкой электронного регулирования возбуждения

Данная цифровая система управления предназначена для регулирования тока возбуждения электромашинного возбудителя синхронного генератора СГС-14-100-6У3. Одновременно она выполняет функции защит системы возбуждения, сигнализации о ее состоянии и автоматики управления работой генератора.

Система управления размещена в подвесном шкафу управления. Система разработана для комплектации генератора СГС, а также для замены устаревших систем управления на магнитных усилителях и аналоговых систем.

Автоматизация

Система управления возбуждением машины постоянного тока построена на базе микропроцессорного автоматического регулятора возбуждения АРВ, выполняющего функции:

  • автоматического регулятора напряжения генератора (АРН);
  • автоматического регулятора тока возбуждения возбудителя (РТ);
  • защит системы возбуждения;
  • автоматизированного управления системой возбуждения;
  • силового преобразователя для питания обмотки возбуждения электромашинного возбудителя регулируемым постоянным током.

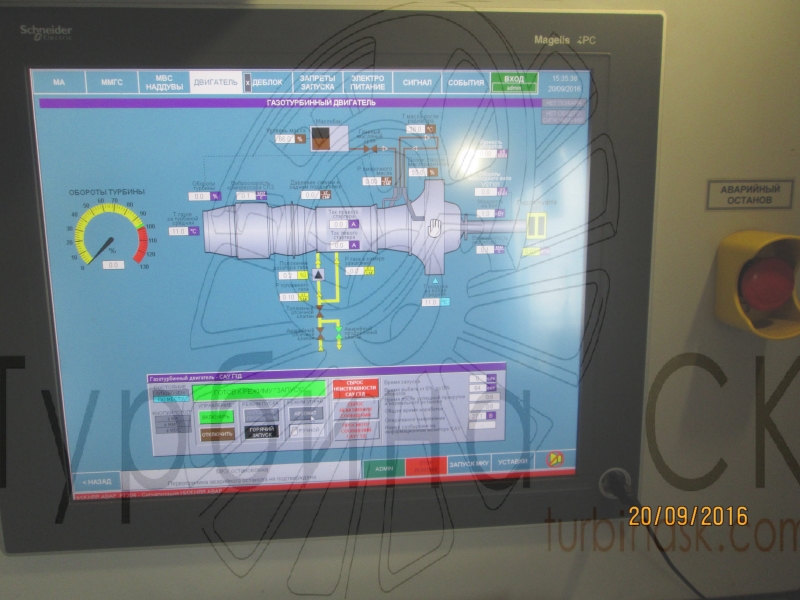

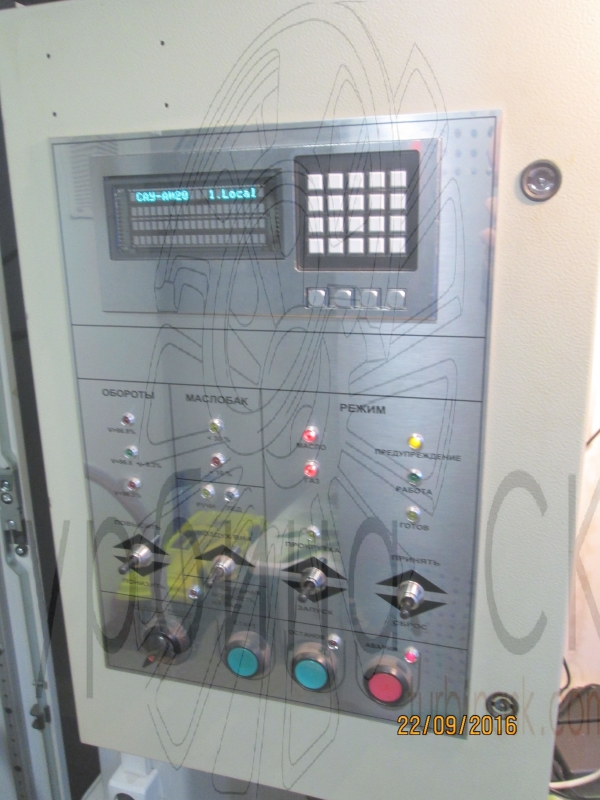

3. Модернизация системы управления двигателем АИ-20 с заменой топливно-регулирующей аппаратуры (КТА-5 и РПГ-20) на дозатор топлива с шаговым двигателем и установкой микропроцессорной САУ АИ-20.

Многофункциональная система управления предназначена для управления, контроля и защиты электростанций ПАЭС-2500, включающей до 16 генераторных агрегатов, работающих параллельно, а также для защиты и контроля сетевых вводов.

Автоматизация

Режимы работы:

  • Автономная параллельная работа генераторов;
  • Резервирование сети (с обратной синхронизацией и без);
  • Фиксированная мощность при параллельной работе с сетью;
  • Снятие пиков нагрузки сети;
  • Перевод нагрузки с сети на генератор и обратно без обесточивания;
  • Импорт/Экспорт мощности в сеть.

Управление генераторным агрегатом:

  • Пуск/остановка двигателя АИ-20;
  • Управление частотой и напряжением генераторного агрегата (аналоговые/дискретные выходы, CAN);
  • Синхронизация, параллельная работа;
  • Защита двигателя и генератора;
  • Управление оборудованием собственных нужд.

Автоматизация

Управление электростанцией:

  • Пуск/остановка генераторов по нагрузке на шинах;
  • Назначение приоритета ГА;
  • Распределение активной и реактивной мощности;
  • Управление секционным выключателем;
  • Работа с несколькими (до 16) сетевыми вводами;
  • Дублирование каналов связи/управления;
  • Контроль и управление электростанцией с ПК;
  • Дублирование контроллеров управления сетевыми вводами (до 2-х сетевых вводов);
  • Обнаружение пожара и загазованности.

В качестве топливо-регулирующей аппаратуры взамен агрегатам КТА и РПГ применяются дозаторы топлива с шаговым двигателем. Для измерения и контроля параметров электростанции применяются аналоговые датчики давления, вибрации и температуры с нормализованным сигналом 4-20мА. В системе подачи топливного газа применяются стопорный и продувочный клапаны высокого быстродействия.

4. Установка системы внешнего запуска станции ВПУ-20 (одно устройство на несколько станций ПАЭС-2500) в замен ТГУ-8.

Автоматизация

Технические характеристики:

  1. Напряжение питания: трехфазная сеть 380В.
  2. Постоянное напряжение выходное: I ступень-27В, II ступень-54В.
  3. Ток выходной шины запуска: I ступень – 2800А, II ступень – 1400А.
  4. Число циклов запуска до перерыва на охлаждение 20 мин. – 4.

Габаритные размеры: 1600х1500х820 мм

Масса: не более 500 кг.

Основные преимущества ВПУ-20:

  1. Отказ от установок ТГУ-8, имеющих сложную конструкцию и не высокую надежность.
  2. Возможность стационарного подключения неограниченного количества электростанций типа ПАЭС-2500.
  3. Большие запасы по току запуска.
  4. Имеет автономное исполнение, монтируется на открытом воздухе в непосредственной близости к ПАЭС-2500.
  5. Не требует технического обслуживания.

5. Замена морально устаревшей системы синхронизации УТС-3 и УБАС на оборудование УТС-3М, выполненное с применением современной элементной базы, отличающейся высокой надежностью и точностью.
